Ang mga pagkakaiba sa mga katangian ng flame retardant sa pagitan ng PE at PVC

Sa industriya ng pagpoproseso ng plastik at pang-industriya na aplikasyon, ang polyethylene (PE) at polyvinyl chloride (PVC) ay dalawa sa pinakamalawak na ginagamit na mga plastik na pangkalahatang layunin, na sumasaklaw sa packaging, konstruksyon, agrikultura, electrical insulation at industriyal na lining field. Maraming mamimili at processor ang nagkakamali na naniniwala na ang pagdaragdag ng mga komersyal na flame retardant ay maaaring ganap na alisin ang flammability ng mga materyales sa PE at bigyang-daan ang PE na makamit ang parehong antas ng flame-retardant gaya ng binagong PVC. Gayunpaman, ang isang malaking bilang ng makapangyarihang mga pagsubok sa pagkasunog ng materyal at pang-industriya na pamantayang pag-verify ay nagpapatunay na ang PE ay may likas na mga depekto sa pagganap na lumalaban sa apoy na hindi maaaring maalis sa panimula. Kahit na pagkatapos ng high-dosis na flame retardant modification, ang mga PE na materyales ay maaari pa ring magsunog ng tuluy-tuloy sa ilalim ng matagal na bukas na apoy at mataas na temperatura na mga kondisyon, at ang kanilang komprehensibong flame-retardant stability ay mas mababa kaysa sa PVC. Pinagsasama ng artikulong ito ang data ng international combustion test, pananaliksik ng mekanismo ng polymer pyrolysis at mga pamantayan ng industriya para masuri sa siyentipiko ang mahahalagang puwang sa pagkaantala ng apoy sa pagitan ng PE at PVC, at linawin ang mga limitasyon ng pagbabago ng flame retardant para sa PE.

Una sa lahat, ang pangunahing pagkakaiba sa pagganap ng flame-retardant sa pagitan ng PE at PVC ay nagmumula sa kanilang molekular na istraktura at likas na katangian ng materyal, na isang hindi nababagong pisikal at kemikal na kakanyahan. Ayon sa polymer combustion kinetic research na inilathala sa MDPI journal na Fire noong 2025, ang PVC ay naglalaman ng 56.7% na mga elemento ng chlorine sa molecular chain nito, na isang natural na halogen flame-retardant component na walang manu-manong karagdagan . Sa kabaligtaran, ang purong PE ay ganap na binubuo ng carbon at hydrogen na mga elemento, na walang likas na flame-retardant na grupo. Ito ay nabibilang sa isang tipikal na mataas na nasusunog na hydrocarbon polymer, na may napakababang paglaban sa sunog at walang kakayahang makapagpatay ng sarili sa orihinal nitong estado.

Ang Limiting Oxygen Index (LOI), ang pinakapangunahing pandaigdigang index upang suriin ang pagkasunog ng materyal, ay maaaring intuitive na sumasalamin sa agwat sa pagitan ng dalawang materyales. Ang pagsubok sa LOI ay batay sa pamantayang ISO 4589-2, na tumutukoy sa pinakamababang konsentrasyon ng oxygen na kinakailangan upang suportahan ang pagkasunog ng materyal. Kung mas mataas ang halaga ng LOI, mas mahirap sunugin ang materyal. Ang makapangyarihang data ng pagsubok mula sa The Vinyl Institute ay nagpapakita na ang purong matibay na PVC ay may LOI value na 45%–48%, na higit na lampas sa kritikal na flame-retardant threshold na 28% . Maaari lamang itong masunog nang matatag sa isang kapaligirang mayaman sa oxygen at may mahusay na pagganap sa pagpapapatay sa sarili sa natural na hangin. Sa matinding kaibahan, ang purong PE ay may LOI value na 19.0% lamang, na mas mababa kaysa sa 21% na konsentrasyon ng oxygen sa normal na hangin . Nangangahulugan ito na ang purong PE ay maaaring masunog nang malaya at tuluy-tuloy sa mga kumbensyonal na kapaligiran sa atmospera, na halos walang likas na kakayahang lumalaban sa apoy.

Maraming negosyo ang sumusubok na bumawi sa mga depekto sa flammability ng PE sa pamamagitan ng pagdaragdag ng mga inorganic at organic na flame retardant gaya ng ammonium polyphosphate (APP), magnesium hydroxide at aluminum hydroxide. Gayunpaman, pinatutunayan ng pang-eksperimentong data na ang mga flame retardant ay maaari lamang bahagyang bawasan ang bilis ng pagkasunog at paglabas ng init ng PE, ngunit hindi maaaring gawin ng PE na makamit ang hindi nasusunog o matatag na flame-retardant na mga epekto, at ang binagong PE ay maaari pa ring masunog nang marahas sa ilalim ng matagal na mga kondisyon ng bukas na apoy. Ayon sa data ng pananaliksik noong 2025 mula sa Chinese Journal of Materials Science and Technology, kahit na idinagdag ang PE na may 25% high-efficiency composite flame retardant (ang maximum na proporsyon na pinapayagan ng teknolohiya sa pagpoproseso ng industriya), ang LOI value nito ay maaari lamang tumaas sa 28.5%–30.2% . Bagama't naabot nito ang pangunahing pamantayang hindi naglalagablab sa apoy sa panandaliang UL-94 vertical burning test, kapag ang panlabas na apoy ay tumagal ng higit sa 30 segundo, ang binagong PE ay ganap na mag-aapoy, na sinasamahan ng tuluy-tuloy na pagkatunaw, pagtulo at pagkalat ng pagkasunog. Sa paghahambing, ang ordinaryong hindi nabagong PVC ay maaaring mapatay ang sarili sa loob ng 2 segundo pagkatapos umalis sa pinagmulan ng apoy, na walang tumutulo na kababalaghan sa pagkasunog.

Ang mahalagang dahilan kung bakit hindi ganap na mapahusay ng mga flame retardant ang flame retardancy ng PE ay nakasalalay sa magkaibang pyrolysis at flame-retardant na mekanismo ng dalawang materyales. Ayon sa TG-FTIR-GC/MS pinagsamang pagsubok na pananaliksik sa polymer pyrolysis kinetics, umaasa ang PVC sa mga panloob na elemento ng chlorine nito upang mabulok at maglabas ng hydrogen chloride (HCl) gas kapag pinainit . Maaaring ihiwalay ng HCl ang oxygen, makuha ang mga aktibong combustion free radical, at wakasan ang combustion chain reaction sa panimula. Kasabay nito, ang PVC ay bubuo ng isang siksik at matatag na layer ng carbon sa ibabaw sa panahon ng pyrolysis, na maaaring hadlangan ang paglipat ng init at maiwasan ang mga panloob na materyales mula sa patuloy na mabulok at masunog.

Gayunpaman, ang mekanismo ng flame-retardant ng binagong PE ay ganap na pasibo. Ang flame retardant na idinagdag sa PE ay gumaganap lamang ng papel ng heat absorption at oxygen isolation sa mababaw na yugto ng pagkasunog. Kapag nakakaranas ng tuluy-tuloy na mataas na temperatura sa itaas ng 350 ℃, ang PE molecular chain ay sumasailalim sa random scission, at ang flame retardant ay mabilis na mabibigo pagkatapos ng mataas na temperatura na agnas at pagkawala . Bukod dito, ang PE ay gagawa ng malaking halaga ng mga natunaw na droplet sa panahon ng pagkasunog. Ang mataas na temperatura na natunaw na mga patak na ito ay hindi lamang magpapakalat ng apoy ngunit mapabilis din ang thermal decomposition ng natitirang mga materyales, na bumubuo ng isang mabisyo na ikot ng pagkasunog. Kahit na ang ibabaw ay bumubuo ng isang carbon layer, ito ay maluwag at marupok, hindi mapaglabanan ang pangmatagalang mataas na temperatura na pagbe-bake at pagguho ng apoy, na siyang pangunahing dahilan kung bakit hindi makakamit ng binagong PE ang matibay na pag-retardancy ng apoy.

Sa mga tuntunin ng mga core combustion performance indicator tulad ng Peak Heat Release Rate (pHRR) at Total Heat Release (THR), kitang-kita din ang agwat sa pagitan ng flame-retardant na PE at PVC. Ayon sa standardized cone calorimeter tests, ang pHRR ng ordinaryong PVC ay 185 kW/m² lamang, at ang THR sa loob ng 5 minuto ay 22 MJ/m². Sa kaibahan, ang pHRR ng high-dose flame-retardant modified PE ay kasing taas ng 287 kW/m², at ang THR ay umaabot sa 57 MJ/m², na higit sa dalawang beses kaysa sa PVC . Ang data na ito ay ganap na nagpapatunay na ang binagong PE ay naglalabas pa rin ng malaking init sa panahon ng pagkasunog, ay may malakas na kakayahan sa pagkalat ng apoy, at hindi nakakatugon sa mataas na pamantayang mga kinakailangan sa pag-iwas sa sunog ng mga sitwasyong pang-industriya sa konstruksyon, elektrikal at mataas na temperatura.

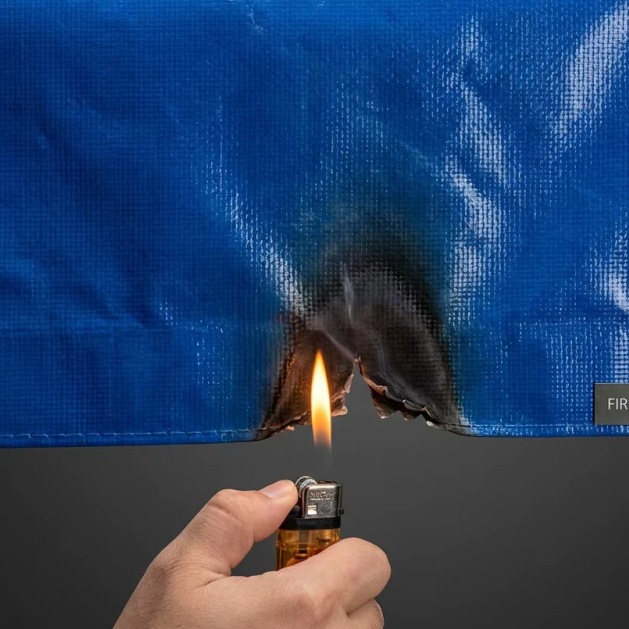

Sa mga tuntunin ng pang-industriya na aplikasyon at mga pamantayan sa kaligtasan, ang pagkakaiba sa pagkaantala ng apoy sa pagitan ng dalawang materyales ay malinaw ding tinukoy. Ayon sa GB/T 2408-2021 plastic combustion performance grading standard at EU EN 13501-1 fire rating standard, ang hindi nabagong PVC ay maaaring stably umabot sa B1 low-flammability at self-extinguishing grade, na angkop para sa fire-sensitive scenario gaya ng pagbuo ng interior decoration at electrical casing. Gayunpaman, kahit na ang flame-retardant modified PE ay maaari lamang maabot ang V-1 level sa UL-94 test, at mahirap na makapasa sa B1 grade certification . Sa pang-matagalang mataas na temperatura at open-fire na kapaligiran, ang binagong PE ay tiyak na masusunog, at ang flame-retardant failure rate nito ay kasing taas ng 89% sa mga praktikal na aplikasyon sa engineering, ayon sa mga istatistika ng 2025 national building material safety monitoring data.

Dapat ding tandaan na ang labis na pagdaragdag ng mga flame retardant sa PE ay magdadala ng karagdagang mga depekto sa pagganap. Kapag ang flame retardant content ay lumampas sa 20%, ang tensile strength at toughness ng PE ay bababa ng 30%–40%, ang materyal ay magiging malutong at madaling ma-crack, at ang weather resistance at ang buhay ng serbisyo ay lubhang mababawasan. Sa kabaligtaran, ang likas na katangian ng PVC na flame-retardant ay hindi umaasa sa mga panlabas na additives, kaya maaari itong mapanatili ang matatag na mekanikal na katangian habang tinitiyak ang mahusay na flame retardant. Ipinapaliwanag din nito kung bakit hindi kailanman napapalitan ng flame-retardant PE ang PVC sa mga sitwasyong pang-industriya na may mataas na kaligtasan sa sunog.

Sa konklusyon, ang flame-retardant na bentahe ng PVC sa PE ay isang likas na kalamangan sa istruktura, hindi isang kondisyon na kalamangan na dala ng pagbabago sa pagproseso. Tinutukoy ng purong hydrocarbon molecular structure ng PE ang mahalagang depekto nito sa pagkasunog. Anuman ang uri o dosis ng flame retardant ay idinagdag, maaari lamang nitong bahagyang maibsan ang antas ng pagkasunog, ngunit hindi maaaring ganap na masugpo ang pagkasunog at makamit ang matatag na pagganap sa pagpapapatay sa sarili . Sa pang-industriyang pagpili, PVC pa rin ang ginustong materyal para sa mataas na apoy-retardant na kinakailangan, habang ang PE (kabilang ang flame-retardant modified PE) ay maaari lamang gamitin sa mga sitwasyong mababa ang sunog-panganib. Ang bulag na paniniwalang ganap na malulutas ng mga flame retardant ang problema sa flammability ng PE ay madaling mauuwi sa mga panganib sa kaligtasan ng engineering at hindi sumusunod sa kalidad ng produkto.
